擺管淋雨試驗裝置（IPX3/4）為大型敞開式設備，需安裝在特設的實驗室內對產品進行人工模擬淋雨試驗。設備可以用來考核和確定電工、電子產品外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。

產品型號
DMS-E03
更新時間
2024-12-05
廠商性質
生產廠家
瀏覽次數
838

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

深圳德邁盛觸摸屏擺管淋雨試驗機
型號：
查看詳情
IPX34擺管淋雨試驗裝置DMS-E12
型號：DMS-E12
查看詳情
擺管淋雨試驗設備（IPX3/4）DMS-E03
型號：DMS-E03
查看詳情

詳細介紹

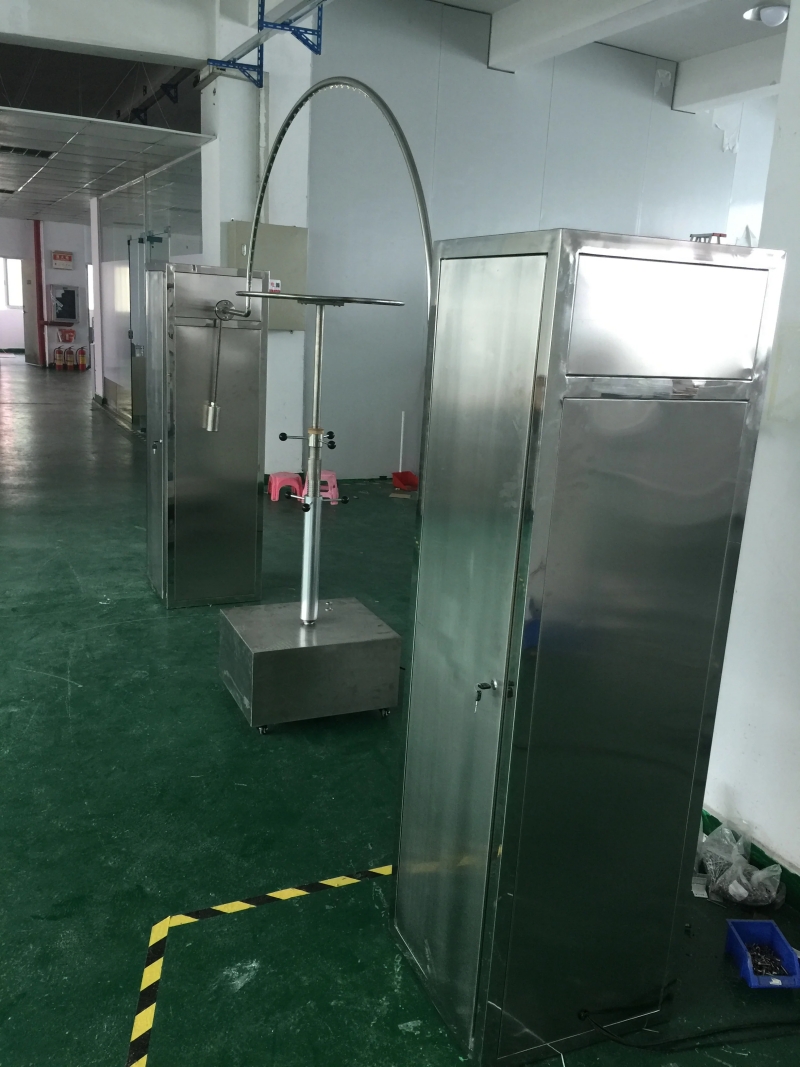

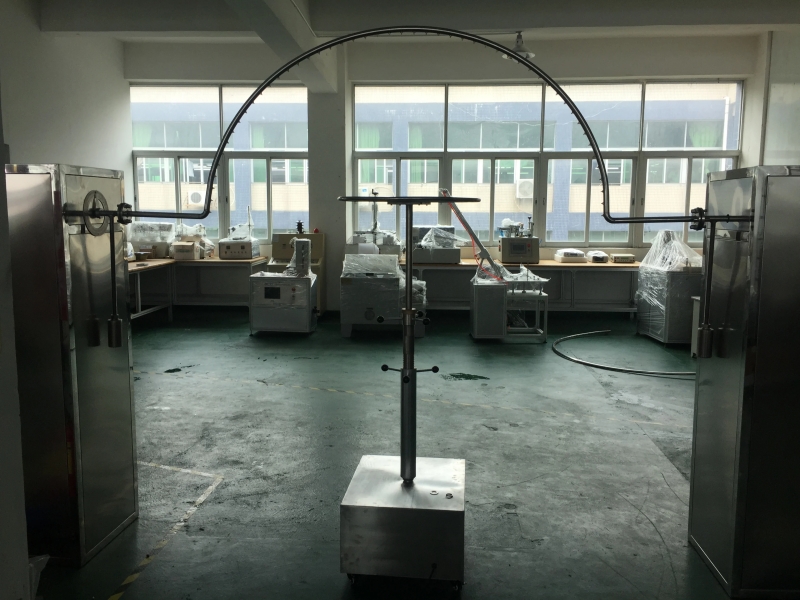

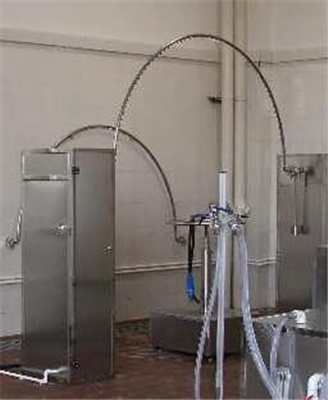

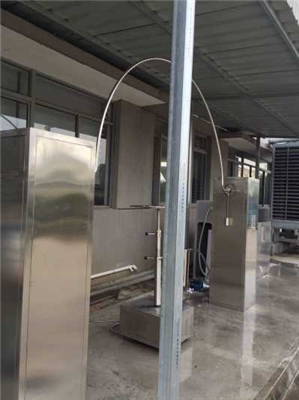

擺管淋雨試驗設備（IPX3/4）

概述：擺管淋雨試驗設備依據GB4208-2008標準設計制造，應用于IPX3/4等級的防水試驗。

擺管淋雨試驗裝置DMS-E03全自動式使用進口伺服電機配合減速機，可在人機界面上任意設定角度，并可通過程序予置若干常用角度和試驗 進程；

自動轉臺：轉盤半徑R300mm；轉動速率1~5rpm（程控自動設定，變頻可調），可調節高度（800~1400mm可調節），帶進口隨動防水插座，方便樣品通電試驗；

試驗和通電時間：采用觸摸屏全程自動設定控制；

機型結構：由主動箱、從動箱、轉臺和控制系統及相應管路組成，外部部件均采用不銹鋼制作；

機體結構由全304不銹鋼構成，美觀高檔大方；

供水水泵：1套，變頻閉環控制；

流量控制：采用轉子流量計手動調節控制；

配置凈水器、壓力表等附件。

　　主要參數：

　　1、擺管規格：R400mm、R600mm、R800mm、R1000mm、R1200mm、R1400mm、R1600mm。

　　2、噴水口夾角：1200（IPX3）、1800（IPX4），采用檔水板方式實現，IPX3/4轉換時無需更換擺管，只要用擋水板擋住相應角度出水口，并固定即可；

　　3、擺管材料：不銹鋼，擺管內徑：Φ20mm；

　　4、噴水口孔徑：￠0.4MM；

　　5、噴水口：黃銅制作，方便拆卸更換；

　　6、擺管擺動夾角：1200（IPX3）、1800、近似3600自動調節：全自動式施耐德伺服電機配合德國西門子PLC自動控制模塊，在觸摸屏界面上任意設定角度，并可通過程序予置若干常用角度和試驗進程；

　　7、自動轉臺：轉盤半徑R300mm；轉動速率1rpm，可調節高度（800~1400mm可調節）；

　　8、試驗和通電時間：采用觸摸屏全程自動設定控制；

　　擺管淋雨試驗裝置（IPX3/4）為大型敞開式設備，需安裝在特設的實驗室內對產品進行人工模擬淋雨試驗。設備可以用來考核和確定電工、電子產品外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。

　　擺管淋雨試驗裝置參考GB4208-2008外殼防護等級IPX3、4,GB/T4942.1-2006及GB2423.38-2005《電工電子產品基本環境試驗規程試驗R：水試驗方法》、GB/T10485-2007、GB4706、GB7000等標準中相對應的技術參數設計制造
